HAPPY NEW YEAR 2016! 25 December 2015 г.

FACADE SYSTEMS NORD FOX. Truth and fiction. 24 November 2015 г.

Компания NordFox, работая на рынке фасадных технологий вот уже почти 10 лет, зарекомендовала себя как надежный партнер с гибкими условиями и качественной продукцией. Количество сданных объектов по всей России давно уже перевалило за 5.000. А это говорит о постоянной и тесной работе менеджеров и конструкторов NordFox с архитекторами, подрядчиками, монтажниками. Но, тем не менее, у новичков в этой отрасли иногда возникают вопросы и сомнения на счет конструктивных особенностей и надежности фасадной системы NordFox.

Сегодня мы постараемся ответить на эти вопросы.

Читать полностью

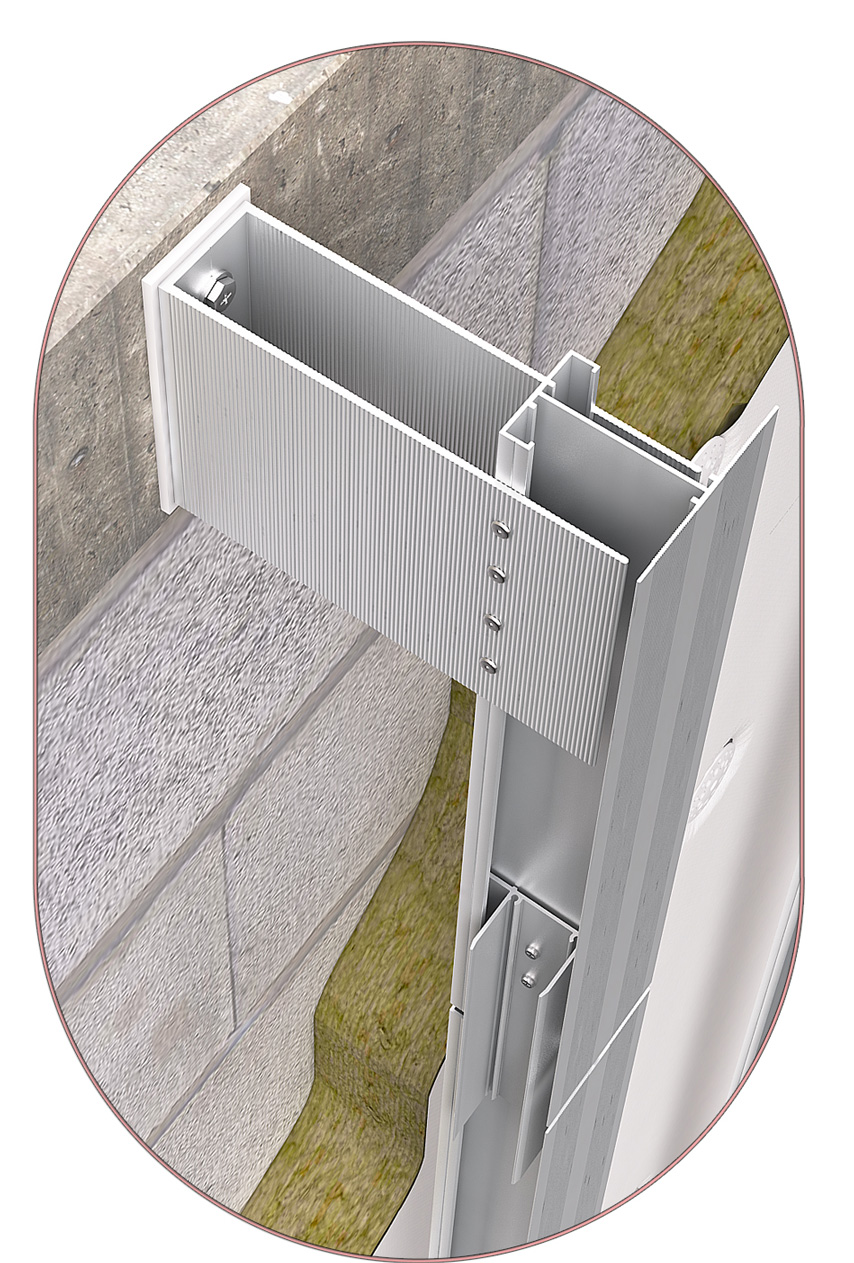

Профиль таврового сечения. Надёжное ли это решение?

Есть мнение, что профиль таврового сечения запрещен к использованию в некоторых ветровых районах в угловых зонах объектов и в зонах типа местности А. Это заблуждение. Никаких запретов на использование в каких бы то ни было районах Министерство Строительства РФ и ФАУ ФЦС не выдвигают. Решение о возможности применения такого профиля на каждом конкретном объекте зависит от высоты здания, величины пролета, шага профилей, массы облицовки, а не только от ветрового района и типа местности.

Двутавровое сечение является оптимальным с точки зрения восприятия нагрузок при минимальной массе профиля и широко применяется в строительстве. Наша компания первой догадалась использовать профиля такого сечения для вентилируемых фасадов, получив профили с хорошей несущей способностью и по привлекательной цене. Это и не дает покоя конкурентам, имеющим в своем арсенале только профиля коробчатого сечения. Хотя многие, более расторопные производители, уже имеют в своем ассортименте профиля двутаврового сечения. У нас также есть профиля коробчатого сечения, но не по причине каких-либо преимуществ, а исключительно для ассортимента и предоставления нашим клиентам, которых ввели в заблуждение недобросовестные конкуренты. В настоящий момент у нас есть 3 вида двутавровых и 2 вида коробчатых профилей. Ассортимент постоянно расширяется и при достаточном объеме заказа у нас есть возможность выпустить профиль под конкретный объект, который будет максимально подходить под конкретные условия.

Кронштейны NordFox. Насколько они удобны при монтаже и надежны в эксплуатации?

В межэтажных кронштейнах NordFox не требуется никаких дополнительных отверстий, т.к. все кронштейны крепятся к профилям по жесткой схеме. А термические деформации профилей компенсируются за счет вставок, соединяющих их в местах стыков. Это решение было взято из витражных конструкций, где оно широко и успешно применяется.

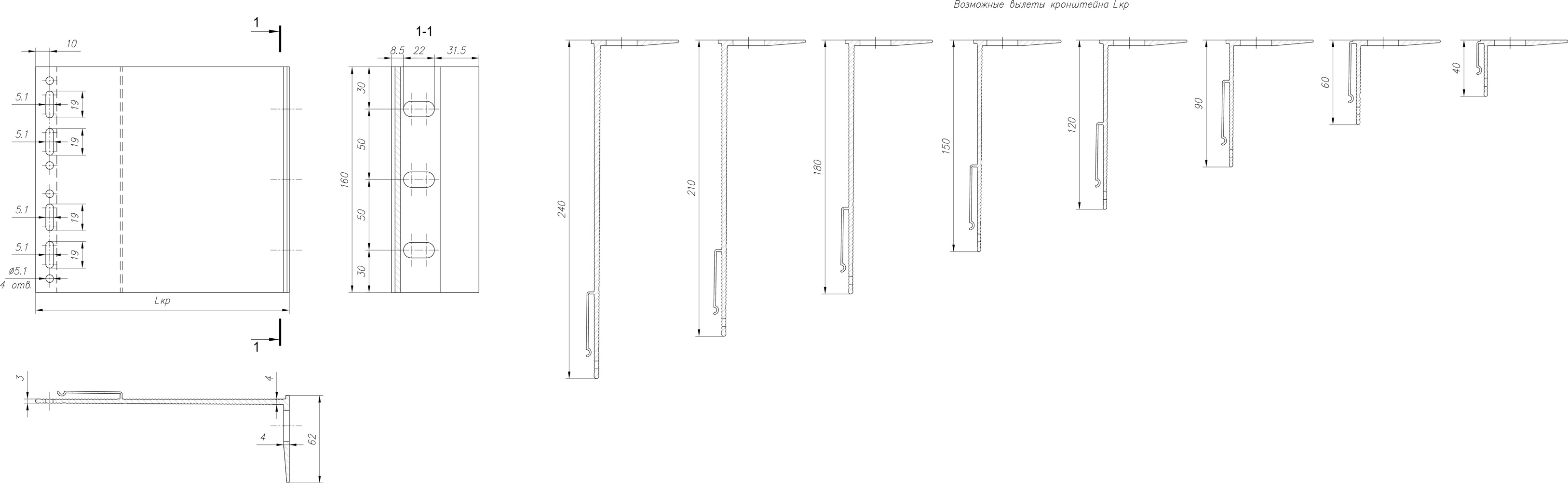

Сечение кронштейна NordFox переменное: пята имеет толщину 4,5мм, а консольная часть, как менее нагруженная часть кронш-

тейна – 3мм. Дополнительное усиление основания опорной пяты осуществляется с помощью нержавеющей шайбы диаметром 30мм.

В ассортименте NordFox есть кронштейны высотой основания 55мм, 80мм, 130мм и 160мм. Наиболее ходовые из них – 80мм и 130мм и выбираются они на основании статического расчета и результата испытания анкеров. Ассортимент кронштейнов NordFox по вылету – от 80мм до 230мм для межэтажных кронштейнов и от 40мм до 240мм для классических кронштейнов. Помимо этого, у нас имеются удлинители различной величины. Межэтажные кронштейны NordFox есть как с лапками (усиленные), так и без них. В первом случае в кронштейне 6 отверстий под анкера, которые устанавливаются в 4 или в 2 из них. Во втором – 3, при этом используется 2 или один анкер.

А как насчет профилей NordFox? Насколько они удобны и надежны при монтаже?

Так как у нас отсутствуют отверстия в кронштейне, то профиль может фиксироваться в любом месте по выносу кронштейна, никаких проблем с точностью установки нет.

Сверление отверстий под заклепки для фиксации профиля происходит на проектном расстоянии от минеральной ваты, которое может составлять от 20мм до 200—300мм, в зависимости от выноса системы. В нашей системе отсутствуют болтовые соединения по причине их ненадежности, т.к. болтовое соединение требует особого контроля при затяжке, что усложняет процесс монтажа.

Соединители (салазки) вертикальных профилей, которые используют некоторые производители систем, имеет более низкие показатели прочности на изгиб по сравнению с соединителями NordFox, достаточно сравнить их горизонтальное сечение с сечением профиля, из-за чего происходит ослабление профиля в области соединения. Соединители NordFox устанавливаются попарно и имеют суммарную прочность, не уступающую вертикальному профилю.

Сплав наших профилей 6063 Т66, что могут подтвердить Сертификаты Соответствия, которые мы предоставляем по первому требованию.

Наша компания производит 7 типоразмеров вертикальных Т-профилей, толщиной от 1,3мм до 2,1мм. Типоразмер профиля выбирается по статическому расчету. Самым ходовым является профиль толщиной 1,8мм, внешняя полка 80мм, основание 60мм.

При расчетах учитывается максимальный вынос облицовки по зданию, обеспечиваемый используемым набором кронштейнов, профилей и удлинителей.

Так какие же конструктивные особенности системы NordFox?

Конструктив фасадной системы Nord Fox проверен годами, при этом имеет минимальное количество деталей и 95% заводской готовности, что позволяет минимизировать ошибки при монтаже.

Мы не идем на поводу у Заказчика, как некоторые производители, которые всеми правдами и неправдами удешевляют свою систему, что, зачастую, приводит к печальным последствиям. Например, уменьшение ширины опорной пяты кронштейна приводит к увеличению вырывной нагрузки на анкер. Ширина пяты наших кронштейнов 62мм, в то время, как у других производителей ширина пяты 40мм.

Еще один способ удешевления системы, который используют недобросовестные производители – это вертикальный профиль с основанием 50мм, что снижает диапазон регулировки до 30мм. Диапазон регулировки нашей системы без доборных элементов — 40мм.

Все высотные объекты, в том числе Триумф-Палас и новый объект ЖК «Водный» проектировались и монтировались нашей компанией. После разрыва сотрудничества с компанией Еврофокс, мы продолжаем производство элементов системы без малейших изменений как по форме, так и по качеству материалов. Новые элементы проектируются в лучших традициях материнской компании, с запасом по несущей способности, удобством в монтаже и проектировании. Костяк коллектива проектировщиков NordFox сохранился еще с 2000-х годов, имеет огромный опыт работы с объектами различной сложности и постоянно усовершенствует решения по вентилируемым фасадам.

Мы работаем с ведущими производителями анкеров и заклепок, зарекомендовавших себя за годы сотрудничества высокими профессионалами. Тем не менее, наш заказчик не привязан к конкретной марке крепежных элементов и имеет возможность использовать любые элементы, имеющие Техническое Свидетельство и допущенные к использованию в НВФ, а также прошедшие испытания, результаты которых удовлетворяют статическим расчетам.

Свернуть

New features of clinker facing mounting subsystem NordFox 16 November 2015 г.

Клинкерные фасады всегда были связаны с традициями европейской архитектуры. Из года в год клинкер становится все более популярным. Клинкерный кирпич прекрасно подходит для отделки как частной недвижимости, так и офисных и многоэтажных зданий.

Крепление клинкерной плитки на вентилируемую систему делает фасад долговечным и прочным.

Конструкторским бюро NordFox разработаны две системы крепления плитки под кирпич.

Читать полностью

Фасадная система MTC-v-350 — Крепление декоративной пазогребневой плитки под кирпич на планках.

Материал облицовки – керамические или бетонные декоративные пазогребневые плитки под кирпич.

Способ крепления облицовочного материала:планки скрытого крепления;

Максимальные размеры облицовки – 400х200 (горизонтальное и вертикальное расположение).

Вынос облицовочного материала от плоскости стены — 80—540 мм.

Решения оконных обрамлений — оцинкованная сталь или материал облицовки основной плоскости.

Вариант крепления кронштейнов:
— стандартный – с креплением в стены;
— межэтажный – с креплением в перекрытия.

Максимальная разрешенная высота, степень пожарной опасности — без ограничения высотности, К0




Фасадная система MTC-v-350 — Крепление декоративной плитки под кирпич с пропилами на планках.

Материал облицовки – керамические или бетонные декоративные плитки под кирпич с пропилами.

Способ крепления облицовочного материала: планки скрытого крепления;

Максимальные размеры облицовки – 400х200 (горизонтальное и вертикальное расположение).

Вынос облицовочного материала от плоскости стены — 64—535 мм.

Решения оконных обрамлений — оцинкованная сталь или материал облицовки основной плоскости.

Вариант крепления кронштейнов:
— стандартный – с креплением в стены;
— межэтажный – с креплением в перекрытия.

Максимальная разрешенная высота, степень пожарной опасности — без ограничения высотности, К0

Свернуть

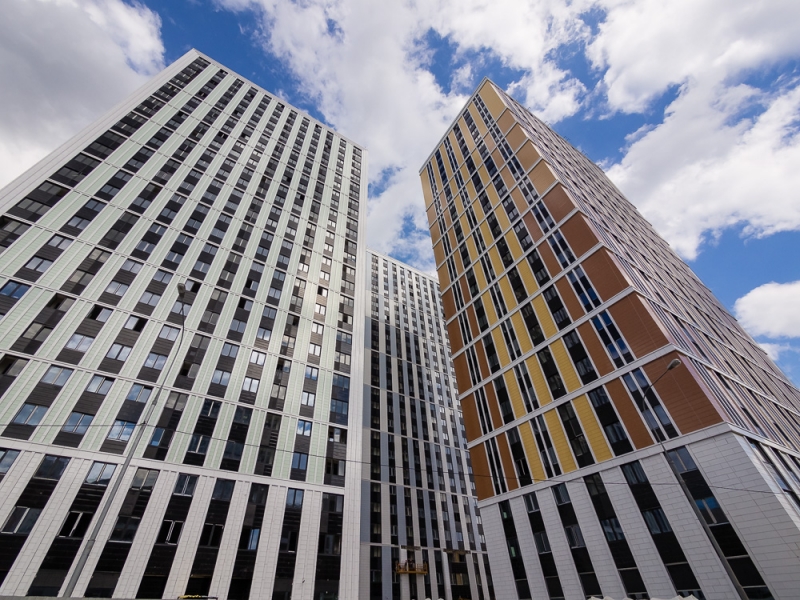

Residential area «Water» 2 October 2015 г.
